6YL-130型榨油機具體參數表

發布日期:2015年04月15日 信息來源:河南雙象機械有限公司 點擊數:

隨著榨油機開辦榨油坊越來越多,他們的效益也越來越好,客戶們都從原來的小型榨油機更換大型榨油機了,一般也就是從6YL-95型榨油機更換6YL-130型榨油機和6YL-160型榨油機。
     今天我們雙象榨油機就具體講解下6YL-130型榨油機參數
    6YL-130型榨油機參數配置:
    榨軸轉速:35-39轉/分
    齒輪箱傳動比:15/381552=1:8.78
    配用動力:4P-18.5KW
    三角帶:B型
    外形尺寸:長x寬x高1980x680x1460(mm)
    單機重量:760kg

一:工作原理與構造

1.工作原理:

榨油機運轉時,將處理好的料胚帶如料斗,油料從料斗進入榨膛。有榨螺的螺旋向里推進,進行壓榨。

因料胚在榨油機的榨膛內是在運轉狀態下進行的,在榨膛高壓的條件下,料胚和榨膛之間產生很大的摩擦阻力。這樣就能使料胚和料胚產生摩擦,造成相對的運動。另一放面,榨螺的根圓直徑是逐漸增粗的,當榨螺轉動時,螺紋使料胚即能向前推進又能向外翻轉,同時靠近榨螺螺紋表面的料層隨著榨軸轉動,這樣在榨膛里的每個料胚微粒都不是等速度同方向的運動。而在微粒之間也存在著相對的運動。有摩擦產生的熱量又滿足了榨油工藝操作上所必須的一份熱量,有助于促使料胚中的蛋白質熱變性,破壞了膠體,增加了塑性,同時也降低了油的粘性,容易析```````榨出油來,因而提高了榨油機的出油率。

二:機器的潤滑:

1.榨油機主要采用機油和黃油兩種形式潤滑。

序號

NO

潤滑部位

lubrication

油脂種類

lubricate

加油周期

Time span

換油周期

Lubricate replacement period

1

調節螺栓

Adjusting bolt

20號機械油

Mechanical oil NO.20

每班2

1-2time/day



2

傘齒輪

Bevel gear

20號機械油Mechanical oil           NO.20

每班2

1-2time/day



3

軸承座套

Bearing bush

20號機械油Mechanical oil NO.20

每班2

1-2time/day



4

齒輪箱

Gearbox

20號機械油Mechanical oil NO.20

首次加油12kg

First time 12kg

六個月

Every 6 months

5

各滾動軸承

bearing

潤滑油

grease



每年一次

Each year



三:開機前的要點:

1.開機前先將齒輪箱內加注12公斤機油.

2機器安裝好后,按規定加注潤滑油,檢查各零部件是否緊固,操作手柄,插板是否靈活.

3.用手搬動大皮帶輪查機器有無松動或卡機現象,若有異常及時排除.

4.調整皮帶的松緊度,啟動電機,檢查槽輪方向是否與標志方向一致.

5.檢查準備工作做好后,松開緊鎖螺母把榨螺擰到死點,再退回3-4,再前進半圈,保證榨螺與出餅口的間隙.


四:開機:

1,啟動電機,開動機器,將餅加入6%-8%水分,倒入料斗,磨光榨膛,進料不可過猛,否則可能造成榨膛堵塞與卡死機器事故,因此開始下料應該緩慢均勻,待榨膛磨光后,正常出餅后,方可將料胚倒入料斗.

2.運轉后觀察出餅情況,如不出餅,將榨螺再退出1-2,如還不出餅,應停機檢查.切記杜絕開帶車.故障排除后再行初榨工作.正常運轉時餅厚1-2毫米,餅成瓦片狀,手捏不粘,內面光滑,外面發皺,表面不帶油跡.

餅厚的調節:搬動調節螺旋上的手柄,將調節螺栓順時針旋轉,螺栓往外,餅就厚,反之餅就薄了。(調節螺栓為左T165x6)出餅圈與出渣稍頭的錐角不同,每轉一圈較餅厚度變化為0.4-0.5毫米。

3.榨油機運轉中,應經常檢查出油,出渣情況,正常時油大部分從條排與前幾節園排流出。如餅碎成渣,說明胚料太干。如發現餅發熱(散出蒸汽)成大片狀說明水分太高,應及時進行調節胚料水分的含量。

   出渣:條排出渣時成細片狀說明水分高,如出粉狀含沫說明水分低。園排渣過多屬壓緊螺母未壓緊圓排,應上緊壓緊螺母,如水分合適,則條排不出渣或少出渣,圓排少量出渣也是允許的。料胚含水分的高低直接影響出油率,因此壓榨時應控制好料胚的水分。

五:停機

1.正常停機應將料胚全部榨彎,反復將榨螺退進數次,將榨膛中語料 走完,將出餅放至最后,然后停車.

2.停電或因其它事故突然停車,先切斷電源,抽出放料擋板用人力反轉大皮帶輪,使心軸反轉時退出料胚,立即將榨螺軸推出榨膛(當人力反轉大輪困難時,不得強制進行.以免損壞機器),進行清理.若抽不出來,應將壓榨螺母松動,要把上榨籠拆釣,用螺絲刀逐個將圓排松動,清理,未經清理不得再行開車.

.機器的主要零部件拆,:

1.主要零部件的拆裝方法:



6YL-130型榨油機具體參數表



1.榨籠(包括圓排、條排骨圈)的拆裝方法:

     旋轉榨螺軸,將榨螺 從榨膛內抽出,然后用直徑24毫米粗的鐵棒插入出餅端壓緊螺母的孔內,逆時針方向旋轉松動螺母:松動上榨籠兩端4M16的連結螺釘,卸掉連結上下榨籠的12M16的螺栓,拆去上榨籠即可將圓排圈取出。

標號

Item

零件名稱

Description

每臺數量

Qty per set

標號

Item

零件名稱

Description

每臺數量

Qty per set



1



條排

Pressing bar



30



8

20#21#圓排

Pressing ring NO.20、21



2



2

條排圈

Rails group ring



1



9

出餅圈

Cake output ring



1



3

1#圓排

Pressing ring NO.1



1



10

壓緊絲

Pressing bolt



1



4

6#16#22#圓排

Pressing ring NO.6、16、22



3



11

榨籠長鍵Pressing cage major key



1



5

7#圓排

Pressing ring NO.7

2

12

下榨籠

Bottom cage



1



6

8#18#圓排

Pressing ring NO8、18



2



13

榨籠短鍵Pressing cage minor key



1



7



上榨籠

Top cage



1



14

2-5#、9-15#、19#圓排Pressing ring NO.2-5、9-15 19



12

注意:記住各圓排的位置,便于裝配。

(2)條排的拆裝方法:

   卸下條排骨圈用鐵棒的一端從側面抵住一根條排,用手敲擊另一端,將一根條排打出,其余條排將自動松散下來.

(3)條排的裝配方法:

   將條排圈立起,代出油槽面向下(建議下面放塊木板),把條排逐個的整齊的排列在內壁上。帶深油槽的一端朝下,兩個條排的深油槽面不能對著放在一起。最后一個條排用金屬棒打入》若條排松動,可以在條排之間加鐵皮,使條排緊貼內壁,達到用手摸內壁無突起現象為止。

4)榨籠的裝法:



      將條排圈有出油槽面面向機架,再按圓排序號依次放入圓排。帶出油槽面朝向機架。然后用壓緊螺母少上幾扣靠住圓排,在裝上榨籠。(上下榨籠均為配對制造,如更換需上下一齊換掉)用卸下的螺栓逐個交替上緊。




2.榨螺的拆裝方法:



6YL-130型榨油機具體參數表


1)榨螺的拆法:停機后立即搬動手柄,把榨軸從榨膛內抽出,卸下保護帽、六方螺母、園螺母及調節螺栓,用直徑16的鐵棒插入鎖緊螺母的孔內順時針方向旋轉(切記與軸芯配合的螺紋均為左旋),拆去緊鎖螺母后,各節榨螺即可卸下。如榨螺(內孔進有細渣)因阻塞不好拆卸,可將地上墊一木板,二人將榨螺輕撞幾 下即可卸下,若仍卸不下來,可用木柴火加熱后再卸下。



2)榨螺的安裝:將榨螺立起細端向上,裝上檔圈,在把榨螺由1號起依次裝于軸上,然后用鎖緊螺母壓緊,以防油渣深入榨螺孔內,影響榨螺的拆卸。(調節螺母使調節栓兩端是8309軸承,裝時兩軸承大孔面均靠在調節螺栓的兩端面。榨螺整體裝齊后用兩個(M42×2)的螺帽背緊,背緊時注意兩個8309軸承的縫隙 。用手搬轉調節螺栓,感到轉動靈活時即可。

標號

Item

零件名稱

Description

每臺數量

Qty per set

標號

Item

零件名稱

Description

每臺數量

Qty per set



1

螺旋軸

Screw shaft



1



12

9#榨螺

Worm NO.9



1



2

長鍵

Long flat key



1



13

出渣稍頭

Cake guide ring



1



3

檔圈

Intermediate ring



1



14

鎖緊螺母

Press nut



1



4

1#榨螺

Worm NO1.



1



15

緊定螺母

Tight nut



 1



5

2#榨螺

Worm NO.2



1



16

調節螺栓

Adjusting bolt



1



6

3#榨螺

Worm NO.3



1



17

含油套

Adjusting bolt bush



2



7

4#榨螺

Worm NO.4



1



18

大手柄

Big handle



4



8

5#榨螺

Worm NO.5



1



19

軸承(8309)

Bearing 8309



2



9

6#榨螺

Worm NO.6



1



20

圓螺母

End nut



2



10

7#榨螺

Worm NO.7



1



21

保護帽

Safe cover



1



11

8#榨螺

Worm NO.8



1

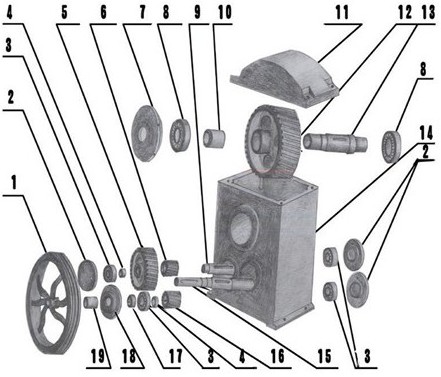

6YL-130型榨油機具體參數表




標號

Item

零件名稱

Description

每臺數量

Qty per set

標號

Item

零件名稱

Description

每臺數量

Qty per set

  1

大皮帶輪

Big belt wheel

    1

   11

齒輪箱蓋

Gearbox cover

   1

  2

無孔軸承蓋

Gland

    3

12

52牙齒輪

Gear 52 teeth

    1

軸承(309)

Bearing309

     4

13

空心軸

Hollow shaft

    1

  4

隔套

Spacing collar

     2

14

齒輪箱

Gearbox body

    1

  5

38牙齒輪

Gear 38 teeth

     1

15

齒輪箱長軸

Gearing major  axis

    1

6

右旋15牙齒輪

Gear 15 teeth

     1

16

左旋15牙齒輪

Gear 15 teeth

     1

  7

大壓蓋

Big gland

     1

17

油封

Oil seal

     1

  8

軸承(217)

Bearing 217

     2

18

有孔壓蓋

Gland with hole

     1

  9

齒輪箱短軸

Gearbox minor axis

     1

19

小皮帶輪

Small triangle

     1

10

接套

Connecting bush

     1












七:安全生產規則:

為了保證機器的正常運轉,避免機器人身事故的發生,請嚴格注意下列事項:

1. 機器運轉中,禁止用手或金屬棒深入料斗內或撥弄出餅處的餅.

2. 在開車前或機器運轉中,嚴禁將榨螺擰到死點,以導致出渣稍頭 和出餅圈接觸,相互摩損,造成機器事故.

機器的存放:榨油機若長期停放應除去表面油垢,清理各油部件油渣.涂防銹油,置于干燥處,榨籠用油布蓋豬,以免灰塵雜物入積條排、圓排縫隙,影響下次使用.



以上信息由河南雙象機械有限公司提供,轉載請注明出處!詳情請關注官方網站:www.bilw.cn
