一、芝麻榨油機概述
芝麻榨油機主要用于個體家加工用的榨油機。該產品屬于液壓全自動榨油機的一種,產量不大,但是簡單方便。現在主要的產品是液壓榨油機和螺旋榨油機。冷榨的也有螺旋榨油機,芝麻榨油機價格比較低廉,但是出油率不高。正如日中天的是全自動螺旋榨油機,它是十多年前國內在韓國引進的技術,用真空過濾,自動溫控功能。出來的產品油質量好。味道香,出油率還高。現在主要是農村地區做加工用的。
芝麻榨油機可對經過炒好的油料進行直接的壓榨,整個過程僅十分鐘左右就完成。特別適用在油坊現場榨制,尤其榨芝麻時,不僅能讓用戶看到整個榨油過程,而且榨出的油品具有油質純凈,香味持久等特點。
芝麻榨油機采用韓國同類型機器的優點,設計合理,結構緊湊,用高壓柱塞泵與齒輪泵互相補償,大流量插裝閥,液壓上升快.壓力損耗少,用可編程控制器(Pc)電器控制,運行平穩,準確可靠,耗電量小。
芝麻榨油機經篩選鋼材,精制而成,大小部件均作鍍鉻處理,作到外觀精美、整潔;機件各部經過精密計算,力點合理,壓力均勻,剛性可靠牢固耐用。
芝麻榨油機在榨制中受力均勻,出油率高,油料榨凈率可達98.8-99.2%,用該機經濟效益高。
芝麻榨油機壓力溫度預先設定和工作過程自動控制,如配套我廠生產的滾筒炒鍋和篩選消煙設備,使整個榨油全過程由一人即可,操作自如,有效的節省人力。
芝麻榨油機將液壓泵站,電器程控與機架有機的聯為一體,極大的方便了搬運和操作,同時節省了占地面積。
二、芝麻榨油機機器的結構
芝麻榨油機主要由三大部分組成:1、主機體 2、傳動液壓 3、電器控制 現分述如下: 1.主機體部分:它是由底板、立柱、上頇板、榨樘總成、接油盤、螺母等零件組成,是整機的主體之一,其中油料在榨樘總成內,由油缸總成的作用力向上推進, 油從榨樘流油縫中流下,經接油盤到儲油桶。 2.傳動液壓部分:這是本機生產高油率的主要工作動力源,它是由傳動軸、蝸輪、蝸桿、齒輪泵、高壓泵、溢流閥、手控閥、油缸總成、管道接頭等零件組成。本 機采用世界上先進液壓泵站-韓國三柱塞泵站,比國內二柱塞泵相比,速度低,油壓力大,耐高溫,在油溫65度以上不加冷卻裝置,可持續工作。 3.電器控制部分:這是本機先進所在,它由電機、電壓表、溫控調節表、壓力表、電源保險等元件組成。

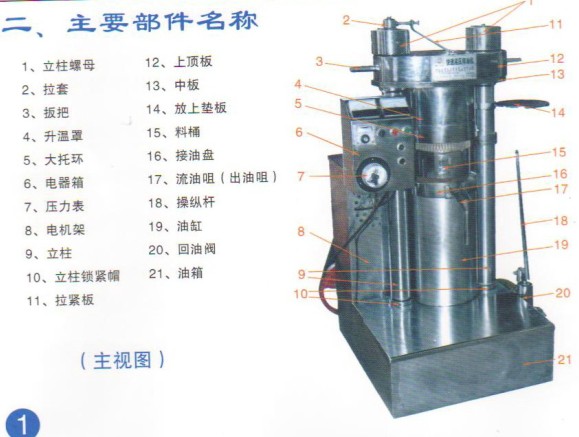

《芝麻榨油機主視圖》

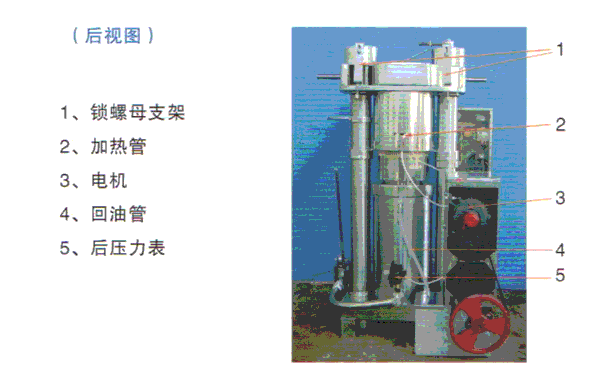

《芝麻榨油機后視圖》

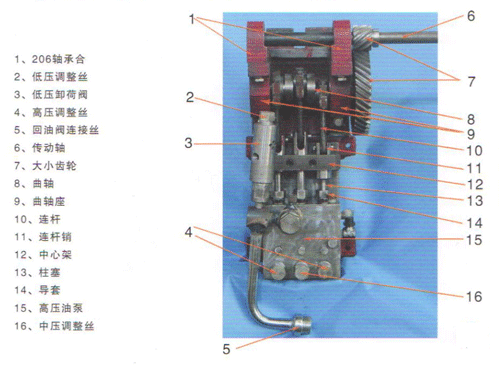

《芝麻榨油機內部結構工作圖》

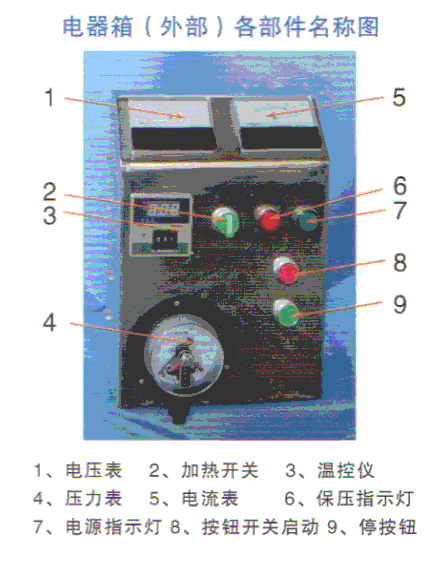

《芝麻榨油機電器箱(外部)各部件名稱圖》

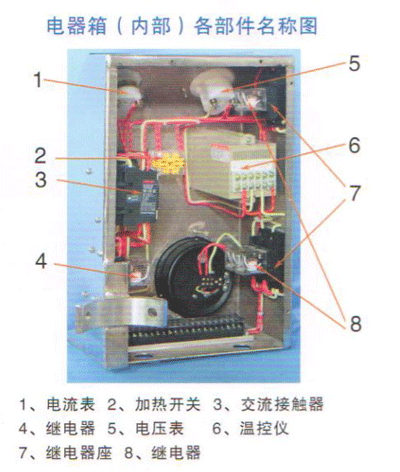

《芝麻榨油機電器箱(內部)各部件名稱圖》
三、芝麻榨油機性能和特點:
1、本機體積小,占地面積少,易學、易懂、易操作,對操作者無特殊要求.
2、本機使用過程中,用電低,各種費用少.
3、比石磨,節約電源50%.
4、本機屬于液壓機,壓力高、出油率高、油質好。
5、本機采用全自動控制系統,預熱溫度自控、液壓系統壓力自控。
6、本機主要部件采用硅錳鋼材,配備數控精密車床和現代化高新技術相結合加工而成,整機性能良好.
四、芝麻榨油機主機裝配程序
l、裝配底板和立柱后,安放在預定場地。
2、清洗底座,油缸安裝在底板上,安裝時應注意油缸口方向正對后面。
3、安裝接油盤時兩側立柱上的料筒, 固定架一定在接油盤之上。
4、下墊板及多孔板放在油盤上面。
5、安裝筒時要防止碰傷其它聯接件。
6、安裝頂板后,堅固鏍母,緊螺母時要用專用工具擰緊,擰緊后放松1/4圈,并鎖緊緊固螺栓。
7、左側螺母鎖緊,螺栓上安裝頂板支架。
8、接油盤上側料筒支架與加強環B連在一起,并用螺栓固定。
9、泵箱出油管要與進油口聯接牢固。
10、接通加熱器電源,同時連接控制線路。
11、電源為380V時,電器箱的兩條線中2P接在220V電源上,3P接在380V電源上。
12、裝配完畢后,加備好的液壓油。
13、調好電機旋向后,套上三角皮帶。
五、芝麻榨油機機器操作程序
1、接通電源: (如三相電源應同時接通單相220V電源)
2、春、秋、冬季使用時,請接通加熱電源(60-90度), 夏季使用時,請接通加熱電源(50-70度)。
3、打開主機頂板,放人過濾墊.
4、放人炒好的油料。
5、再放入過濾墊后蓋上上墊板。(注意不要把鐵錘等硬性物質放入)
6、放好上墊板,蓋上頂板。
7、旋工作開關至自動方位,按下工作按鈕方可工作. (若操縱桿處于卸荷位置,主機活塞不工作)。
8、機器正常工作后,主機開始榨油,壓力表指針指到60mpa時,泵停止工作,壓力表下降,當指針指到54mpa時泵自動開始工作,當達到60mpa時,泵又自動停止,反復幾次后,起動、停止時間間隔越來越長,料筒下部油每3-4秒滴一滴時,全部榨油結束。
9、榨油結束后,請按下泵的停止開關,拉動操縱桿,當主機頂板與立柱之間產生間隙時,打開頂蓋,同時推開操縱桿停止卸荷。
10、按下起動按鈕,主機開始工作,油餅開始上移,待油渣移出料筒后,機器停止工作,取出油餅后,完成一次作業。
11、芝麻、杏仁等油料充分炒好,并完全排煙后榨油。
12、松籽等含油量多油料,最好不要用此設備,若一定要使用時要用特殊布料裝后放入料筒作業。
六、芝麻榨油機注意事項
1、放人油料后,蓋好上墊板。
2、請完全放好頂板后,方可接通電源。
3、泵開始工作后,若壓力表不上壓。請打開油箱蓋板,先調整柱塞泵大泵芯溢流閥蓋(中間一個六角螺釘)當壓力表顯示為40mpa,系統工作正常時,再調整兩側兩個小泵芯溢流閥蓋.甚至壓力表顯示為60mpa,此時系統應I作正常,若出現異常(如震動劇烈,響聲大等)請停機檢查,看液壓系統各固定螺釘是松動,管路是否漏油,緊固螺釘或更換盤根方可。
4、把渣餅拿出后,清除油渣時,應放人空桶。
5、取出油渣時應消除內部壓力。
6、電鈕不工作時,請檢查電源。
7、活塞上升緩慢時,應檢查電機旋轉方向。
8、若電源正常,但起動按鈕后主機不上壓,應打開油箱蓋,取出單向閥組件,分別清洗里面的彈簧和閥針裝好即可。
9、壓力表指針指到20-40mpa后不上升,請找打開油箱蓋,檢查是否漏油,發現漏油,請更換盤根。
10、壓力表壓力超過40mpa時,大泵芯不溢流而繼續工作,壓力表壓力超過60mpa時,兩小泵芯不溢流而繼續工作時,請打開油箱蓋,反向旋轉相應的六角螺母(溢流閥蓋)即可。
11、用戶在試機前,必須按當地電網的規定,將外殼可靠接地或接零。接地電阻應小于4歐姆,導線截面大于6平方毫米,工作時除工作人員外,其他人嚴禁接觸設備。
七、芝麻榨油機隨機裝箱單
1、整機壹臺
2、25公斤塑料油壺壹支
3、說明書壹份
4、40銅墊貳個,24x2.2壹個
5、YX型油封a=190壹個,200型壹個
6、防塵圈壹個(a=200),190型壹個
7、A型三角皮帶1550m/m貳根
8、中230墊貳個,中220貳個
9、合格證壹份
我廠竭誠為廣大用戶提供服務,免費指導安裝、調試,一年內免費維修,常年供應零配件可以向銷售人員咨詢芝麻榨油機價格。如果你想夠購買螺旋榨油機可以去瀏覽一下有關螺旋榨油機產品內容,也可以像銷售人員進行詳細咨詢,銷售人員會為你提供液壓榨油機價格和螺旋榨油機價格以及相關的技術參數。
